Neerslag recorder (OTA-20)

De 260-6113-A Event Recorder wordt normaal gesproken gebruikt voor het registreren van neerslag gemeten door een tipping-bucket, maar deze kan worden gebruikt met elk instrument dat een gebeurtenis voor het sluiten van een schakelaar biedt (bijvoorbeeld een contactanemometer). Een heavy-duty 3-volt elektromagneet wordt geactiveerd door de kortstondige schakelaarsluiting en voert een pal een tandje vooruit. De ratel beweegt de pen op zijn beurt een stap omhoog op het diagram papier. Honderd gebeurtenissen worden geregistreerd van de onderkant naar de top van de grafiek, waardoor gegevensresolutie wordt gegarandeerd, zelfs tijdens de zwaarste neerslag. Wanneer de pen de bovenkant van het diagram papier heeft bereikt, keert deze automatisch terug naar nul en zal er een nieuwe verplaatsing beginnen.
Een dasch-pot vertraagt de afdaling van de pen. Deze neerslag-recorder zit achter de Lambrecht neerslagmeter.

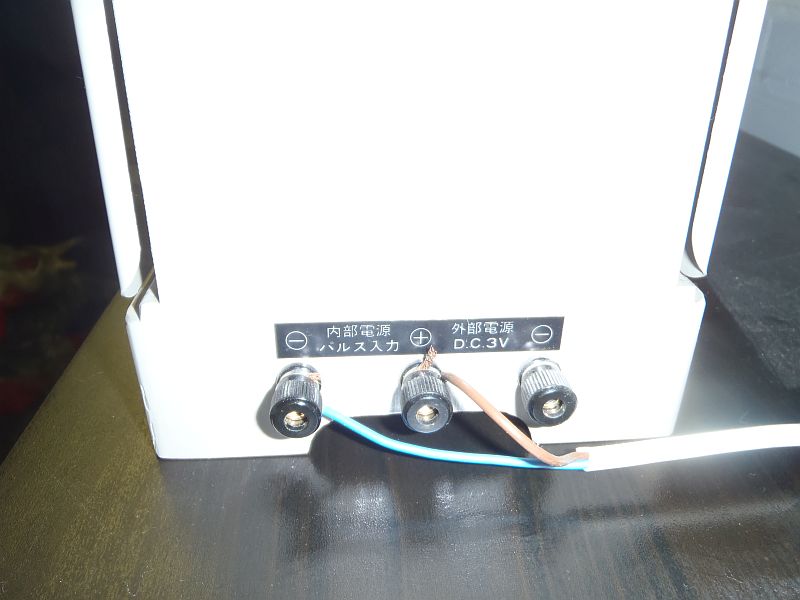

Een accuhouder onder de basis bevat twee D-celbatterijen die de elektromagneet in de recorder van stroom voorzien. Aansluitposten zijn aan de zijkant van de recorder gemonteerd om de 2-aderige kabel van de neerslagmeter aan te sluiten. Er zijn ook batterijpolen aanwezig om een externe batterij aan te sluiten, zoals een lantaarnbatterij van 6 volt. Een externe batterij kan wenselijk zijn voor kabellengtes van meer dan (150 m). De minimale spanning die nodig is om de elektromagneet te activeren is 2,4 volt.

De klok van de recorder werkt op batterijen. Een switch wordt gebruikt om te converteren van dagelijks (26 uur) naar wekelijks (176 uur) naar maandelijkse rotatie. Alle interne delen van de neerslag-recorder zijn verchroomd messing en worden beschermd door een stofkap. De basis van het instrument is gegoten aluminium. De recorder moet binnenshuis worden gebruikt.

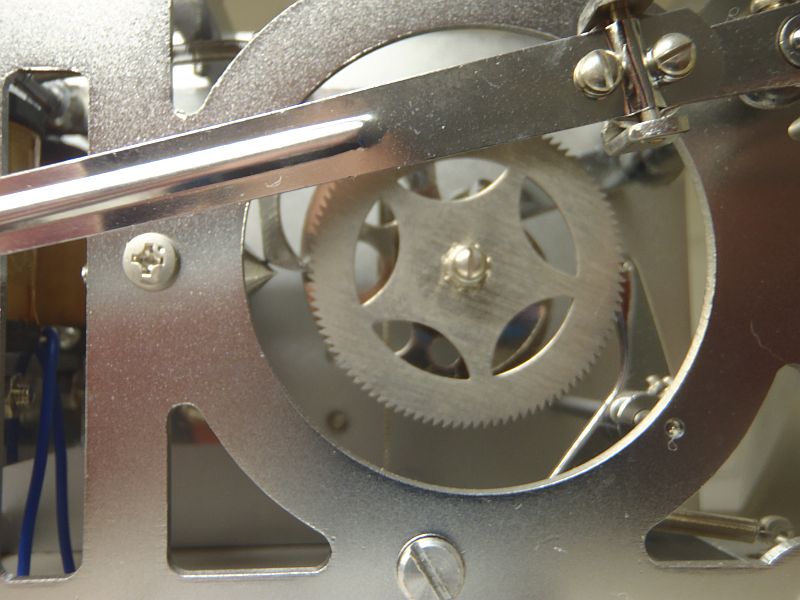

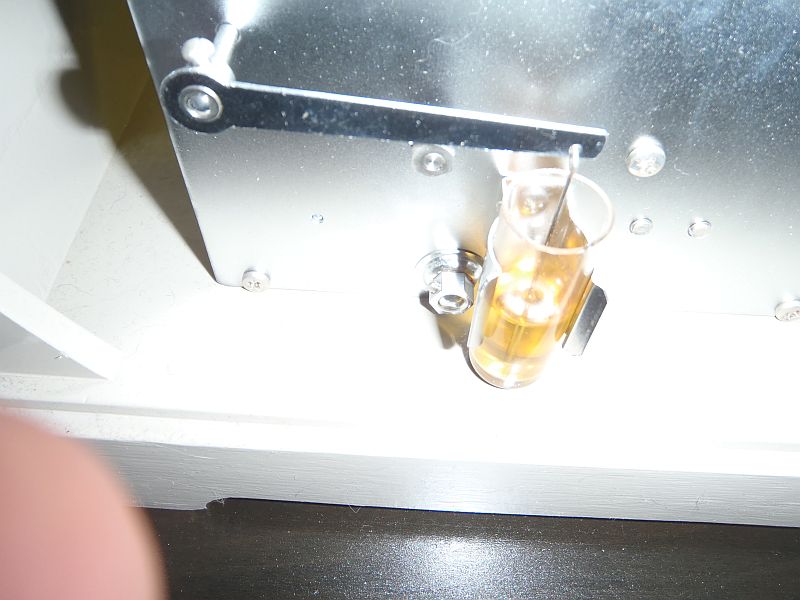

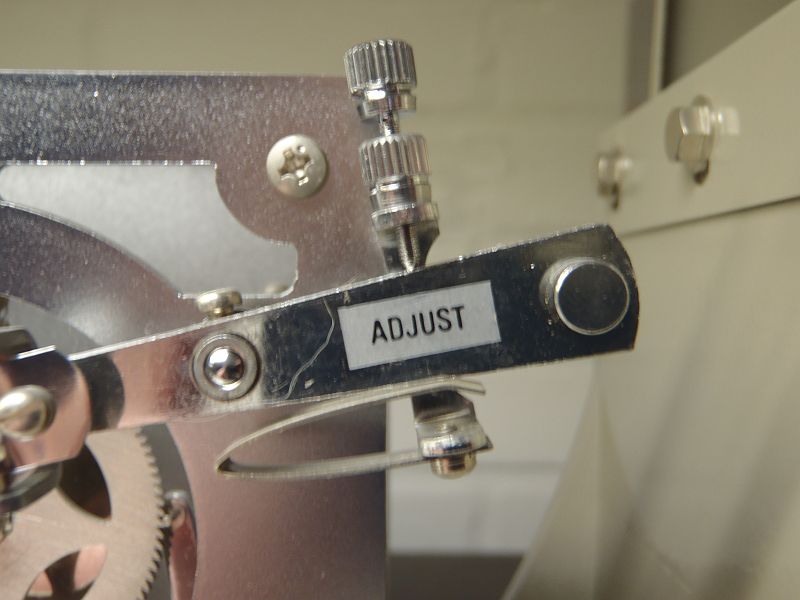

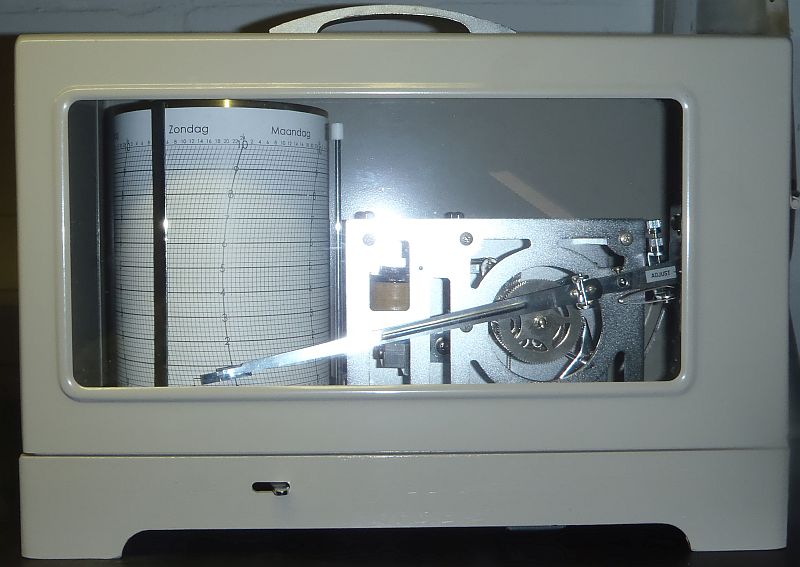

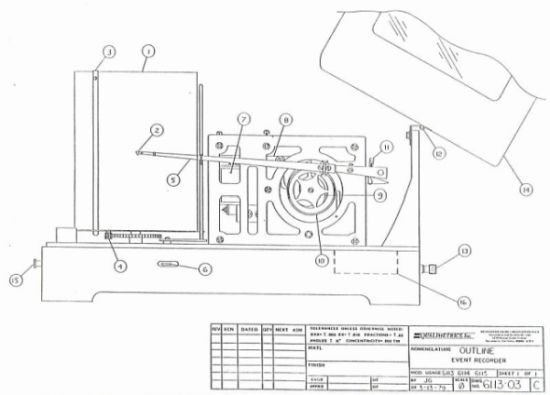

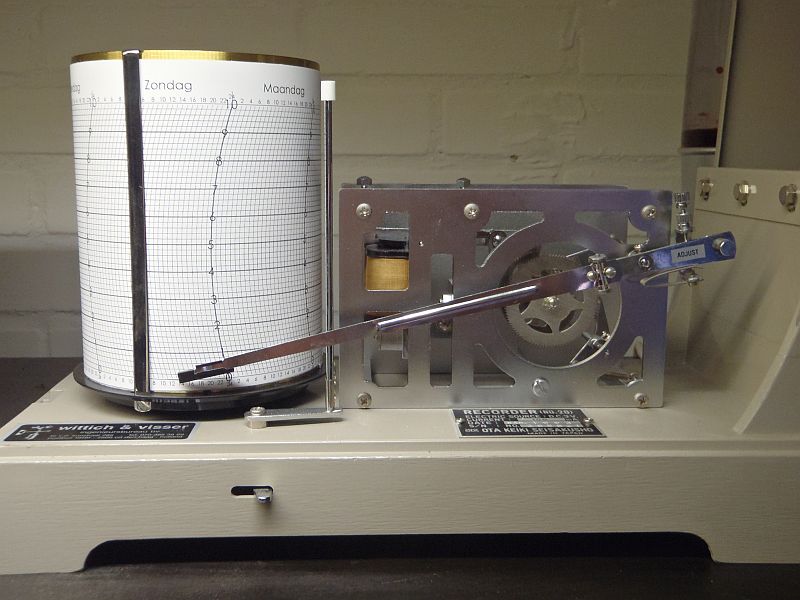

Op de foto hiernaast staan Pos-nummers 1 t/m 16 even een kleine beschrijving van dit instrument. 1) De klok omschakelbaar naar dag, week of maandomloop 2) De pen of stiftje 3) Papierclip voor het vastzetten van het diagram papier om de klok. 4) Het tandwiel om de klok te laten draaien om zijn as. 5) Pen arm. 6) Penlifter om de pen of stiftje van het papier te halen, dit gebruik je als er een mieuwe diagram strook wordt geplaatst. 7) Electromagneten hiervan zitten er twee in, dit is ook tevens het hart van de neerslag-recorder zonder deze electromagneten vind er geen opgaande beweging van de pen arm (5) plaats. 8) Stangetje voor het verstellen van het tandwiel.Deze gaat 1 tand verder. 9) Excentrisch rad, deze is verbonden aan tandwiel (10) en neemt de pen erm (5) mee omhoog. 10) Het tandwiel met 100 tandjes, dit zijn 100 pulzen van de neerslagmeter 10 mm dan zakt de pen arm weer naar het nulpunt. 11) Stelschroefje om het stiftje precies op nul te zetten. 12) Schanier om de beschermkap met kijkglas van de neerslag recorder te halen. 13) Aansluit punten voor de neerslagmeter. 14) Beschrermkap met kijkglas. 15) Knop voor het openen van de beschermkap. 16) Batterijhouder voor het aansturen van de electromagneten, deze zit aan de onderkant van het instrumenent (2 maal AA 1.5 Volt). Tekening: Nova Lynx

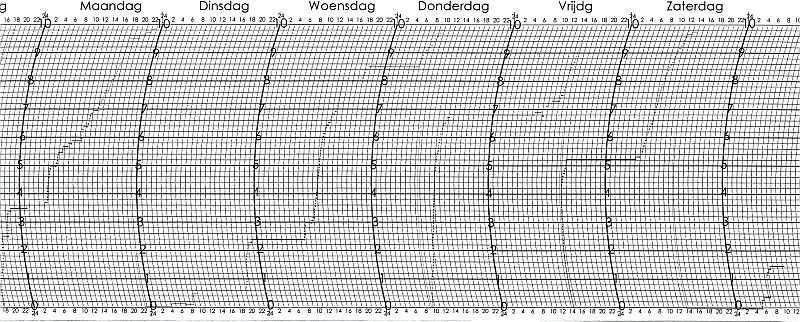

Het neerslag totaal van deze pluviogram is 54.6 mm van (10-3 t/m 16-3-2019)

Specificaties

Parameter	Event-Recorder (neerslag) (Ota-20)
Meetelement	Electro magneten
Meetbereik	0..10 mm zijn 100 stappen
Spanning	3V DC (gelijkspanning)
Spoelweerstand;	Ongeveer 30 ohm
Behuizing / Trechter en ring	Zandkleurig metalan huis
Afmetingen / gewicht	340(B)x240(H)x150(D)mm. 4.6 kg
Electisch vermogen	100 mA
Klok	1,5 Vdc batterij bediend (2 AA cellen)
Opname periode	Schakelknop voor 1 dag, 1 week en 31 dagen
Tijdschaal	43.5 mm p/d voor 1 omwenteling in de week        12.0 mm p/u voor 1 omwenteling p/d     10.3 mm per dag voor 1 omweneling in de maand
