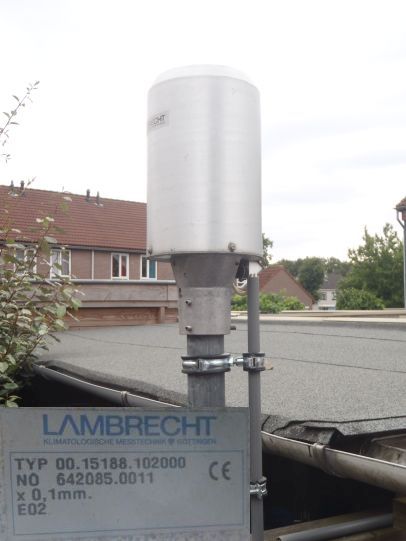

(Foto 1) De Neerslagmeter van Firma lambrecht. Dit is een precisie-instrument . De opvang trechter van de neerslagmeter is (Ø 159.6 mm schuine kant) in diameter en de totale hoogte van de neerslagmeter bedraagd 392.5 mm. De diameter van de romp is Ø 190.0mm de montage pijp is Ø60 mm. |
|

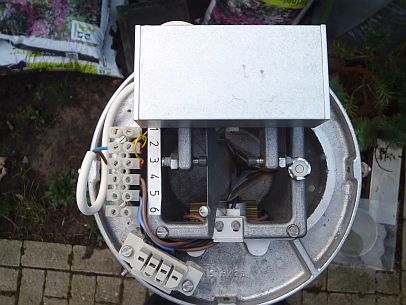

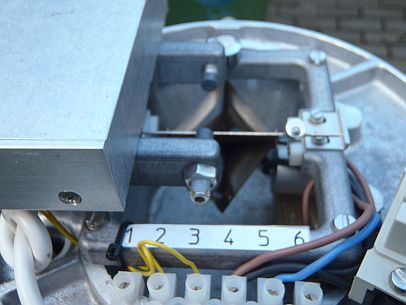

(Foto 2) Het binnenwerk van de neerslagmeter met in het kasje boven een datalogger rechts op de rand een waterpasje. De getallen 1 is loos 2 en 3 om op de tropos datalogger aan te sluiten en 4 en 5 de verwarming van 42V AC (wisselspanning) 6 is een lus.. |
|
(Foto 3) De tipping-bucket van RVS hellemaal uitgebalanceerd, dat houdt dus in dat de linker en de rechter kant even zwaar zijn. In het midden onder zie je de verwarming die niet de gehele neerslagmeter verwarmt maar alleen het onderste deel en de tippng-bucket. Deze vraagt een vermogen van 100VA. Daar bovenop thermostaat als de themperatuur onder de 5°c komt dan wordt verwarming geactiveerd. |
|
(Foto 4) Hier is de tipping-bucket met een klein beetje water erin goed te zien. Bovenop de rand van de tipping-bucket zit dus het contra gewichtje die ervoor zorgt dat de tipping-bucket in beide kanten met dezelfde hoeveelheid neerslag omkiept Het waterpasje rechts moet ervoor zorgen dat je kun zien dat je neerslagmeter horizontaal staat. Dit is eigenlijk het belangrijkste van je neerslagmeter, het horizontaal opstellen. |
|

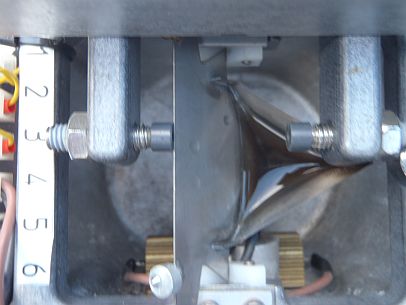

(Foto 5) De kalibratie schroeven zijn op deze foto goed te zien, deze zijn afgestelt en grijs gemaakt in de fabriek. De tipping-bucket slaat om bij een 0.1 mm aan neerslag dat is 2 gram water. |
|

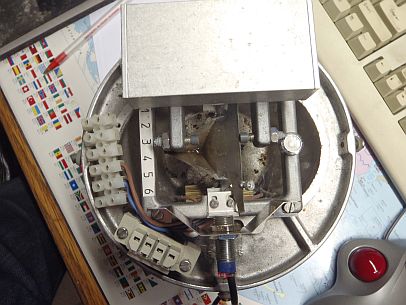

(Foto 6) Het inbouwen van een benaderingsschakelaar (zie foto 11) deze zijn wat betrouwbare dan een reed contact. Elke keer als de tipping-bucket kantelt wordt dat geregistreerd en door gegeven aan een tijd vertraging relais die een puls door geeft aan de event-recorder. |
|
(Foto 7) Op deze foto kun je de benaderingsschakelaar wat beter zien. Deze is niet standaard maar door mijzelf ingebouwd. Normaal zit hier een reedcontact in. |
|

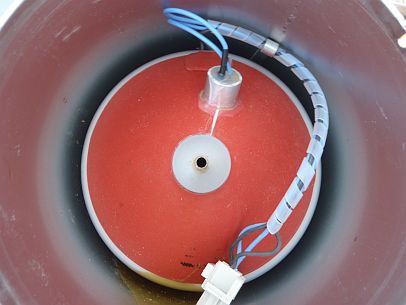

(Foto 8) Het binneste van de trechter waar de neerslag invalt, de verwarming rondom de trechter is goed te zien de verwarming in de trechter vraagt een vermogen van 70 VA. De transformator die ik gebruik voor de verwarming van de Lambrecht neerslagmeter klik op deze link. Bron: Amplimo |
|
(Foto 9) Dit is de trechter waar de neerslag invalt geanodiseerd aluminium. En mooi glad zodat de neerslag niet aan de trechter blijft hangen. |
|

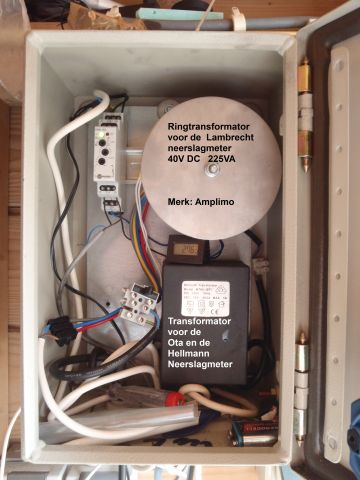

(Foto 10) De schakelkast met een tijd vertraging relais die een puls aan de recorder geeft.
specificaties: Relmatic- ZRM-103 (De foto onder de schakelkast)
Algemene gegevens Bron: Relmatic |
|
(Foto 11) OMSCHRIJVING Omron E2 A benaderingsschakelaar, diepte 44mm, herkenningsprincipe inductief, bouwvorm behuizing cilinder. schroefdraad, uitvoering schakeluitgang PNP - NC, 1 verbreekcontact, voedingsspanning 12 - 24V, spanningstype DC, draadmaat (M..) schroefdraadlengte 44 mm.
SPECIFICATIES |
|

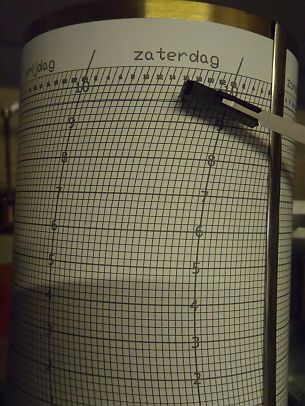

(Foto 12) De trommel of klok van de event-recorder op deze papierstrook staat dag,tijd en het aantal mm. Zo kun je precies zien op welke dag,tijd er hoeveel millimeter gevallen is. De event recorder staat afgesteld op een puls van 0.1 sec. Zodat je ook bij een wolkbreuk een goede meting krijgt. |
|

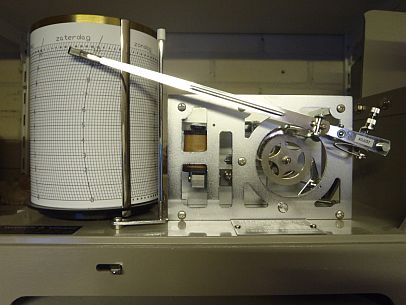

(Foto 13) De event-recorder in zijn geheel. Voor verdere uitleg over de event-recorder klik op deze link. |
|
Een video over de werking van de Event-recorder (neerslag recorder) Ota 20. (De neerslag is handmatig nagebootst). Bij elke klik gaat de pen een tandje omhoog wat gelijk is aan 0.1 mm neerslag, dit doet de recorder 100 keer. Wat gelijk is aan 10 mm neerslag dan zakt de pen weer naar het nulpunt. En kan het ritueel weer opnieuw beginnen. Ik heb de neerslag recorder door laten tikken terwijl de pen zakt, de pen komt niet meer bij het nulpunt maar een 0.4 mm erboven. Je hebt bij deze recorder geen verlies in je meting. De recorder klikt 112 keer wat gelijk is aan 11.2 mm neerslag.
|
|
type 15188 H (WMO norm) |
Event-Recorder |
| Meetelement | Tipping-Bucket naar Joss-Tognini | Electro magneten |
| Meetbereik | 2 cm3 -(2 gram) 0.1 mm 0..10mm/min | 0..10 mm zijn 100 stappen |
| Nauwkeurigheid | ± 2% met intensiteit compensatie op gecontroleerde temperatuur 4°C ± 2°C binnen een bereik van -20 ... + 4°C |
- |
| Bereik | bedrijfstemperaturen 0 ... + 70°C meting (tot -20°C vorstvrij) -30 ... + 70°C gecontroleerde |
- |
| Verwarming/Spanning | Elektr. gecontroleerde dubbele kringloop verwarming 170 VA totaal aan (vermogen) totale energie verwarming 100 VA voor de tipping-bucket De trechter vraagt 70 VA voedingsspanning 42 VAC (wisselspanning) |
3V DC (gelijkspanning) |
| Spoelweerstand; | - | Ongeveer 30 ohm |
| Pulsuitgang reed contact | poolbeveiligd · bounce-vrij signaal · Actuele consumpti op max.
100 uA typische 50 uA belasting max. 30 VDC / 0,5 A · voedingsspanning 4 ... 30 VDC |
- |
| Behuizing / Trechter en ring | roestvast staal · aluminium, (geanodiseerd) | Zandkleurig metalan huis |
| Afmetingen / gewicht | Hoogte 395 mm x 190 mm · voor montagebuis Ø 60 mm ca. 4 kg | 340(B)x240(H)x150(D)mm. 4.6 kg |
| Electisch vermogen | - | 100 mA |
| Klok | - | 1,5 Vdc batterij bediend (2 AA cellen) |
| Opname periode | - | Schakelknop voor 1 dag, 1 week en 31 dagen |
| Tijdschaal | - | 43.5 mm p/d voor 1 omwenteling in de week 12.0 mm p/u voor 1 omwenteling p/d 10.3 mm per dag voor 1 omweneling in de maand |
Gepubliceerd 14 Maart 2015 Bijgewerkt 31 Maart 2018 |
Bron: Lambrecht |
