Het papier voor de verschillende weerinstrumenten

Een thermohygrograaf of barograaf aanschaffen is een kleine kunst, maar hoe nu verder elke week of maand moet je het papier vervangen.
B.V. U koopt een barograaf op internet maar hier zijn geen papierstroken bij, ja wat nu? Aan een instrument waar geen papier bij zit heb je ook niks!! u wilt het natuurlijk gebruiken maar het antwoord is simpel, ik heb in het verleden eens proeven gedaan met papier
gewoon A3 papier werkt niet het zuigt je alle inkt uit het stiftje waardoor je een hele brede lijn krijgt het stiftje staat heel lang op een plek stil omdat de klok langzaam rond draaid een rotatie per week of maand. Ik ben toen naar de papier toko hier in Enschede gegaan verschillende papiersoorten opgehaald en daarvan de naam opgeschreven.
Van deze vellen A3 papier stroken geknipt en deze om verscillende thermohygrografen gedaan gewoon om te kijken welk papier het mooiste resultaat gaf.
Je moet een mooie dunne en strakke lijn hebben en het moet niet gaan vlekken ook moeten de papierstroken tegen een luchtvochtigheid van 100% kunnen en het moet niet gaan kreuken en ook niet vlekken omdat niet alle weer instrumenten binnen staan opgesteld.
Meerdere stroken hebben de test goed doorstaan, maar het moet ook glad papier zijn de weerstand tussen het stiftje en het papier moet minimaal zijn, ja wij weeramateurs hebben nogal wat wensen maar als je iets doet doe het dan goed je moet er tenslotte jaren mee verder. Het papier wat ik gebruik is Hight tec ultra wit 130 gram met dit papier behaal je de beste reseltaten en ik werk hier al jaren mee zoal binnen als buiten.

Om nog even terug te komen op de tekst van boven de barograaf van internet, je knipt een strook van dit papier en spant deze om de klok of trommel van de barograaf je kijkt wat de actuele luchtdruk is op een preciesie barometer of het dichts bij zijnde KNMI station schrijf deze stand op B.V (1025.0 hPa) hetzelfde doet u ook met de uren u weet dus niet hoe snel deze klok loopt dus laat eerst de klok een paar uur lopen dan is de dode slag eruit u zet dan een streepje met het stiftje op het papier verticaal (raak de klok niet aan) en deze actie herhaalt u weer op precies dezelde tijd maar nu 24 uur later. Nu weet u de afstand van A naar B deze afstand maal 7 is een week, mocht nu ook de luchtdruk in die 24 uur gezakt of gestegen noteer dan deze stand, dan sla je twee vliegen in een klap. U weet nu hoe snel de klok draait, en u weet of de luchtdruk is gezakt of gestegen u kunt de klok nog een paar dagen door laten draaien "even de proef op de som" de afstand van A naar B moet net zo groot zijn als van B naar C.
U haalt de strook van de klok nu pakt u een rolmaat, liniaal of nog beter een digitale schuifmaat u meet de hoogste of laagste lijn op onderaan het papier meten de eerste afstand weet u al deze is (1025.0 hPa) en heeft een afstand van onder het papier B.V. 40 mm de luchtdruk is gezakt en staat nu op 1003.0 hPa deze afstand is 20 mm onderaan het papier
Berekening: 1025-1003=22 dus 22/20=1.1 dus elk streepje is 1.1 mm of 1.1 mm is 1 hPa zo nu weet u de tijd en de afstand per hPa nu moet u de afstand van het schanierpunt tot aan de punt van het stiftje meten dit is de straal. Nu heeft u alles om te weten over de barogram nu kunt u dit laten tekenen in een tekenprogramma op de computer zet ook even de maten erbij want als u het gaat kopieren gebeurd dit nooit op ware groote dus bij de eerste kopie de maat even opmeten en zo nodig vergroten of verkleinen.
U kunt de stroken naar u eigen wensen invullen ik heb mijn naam erin gezet, ook kunt u bepalen op welke dag de strook moet beginnen. Laat u niks wijsmaken over speciaal papier onder de link: instrumenten/japanse-barograaf ziet u de klok met papier en stiftje (vergroot) en met een strakke blauwe lijn.

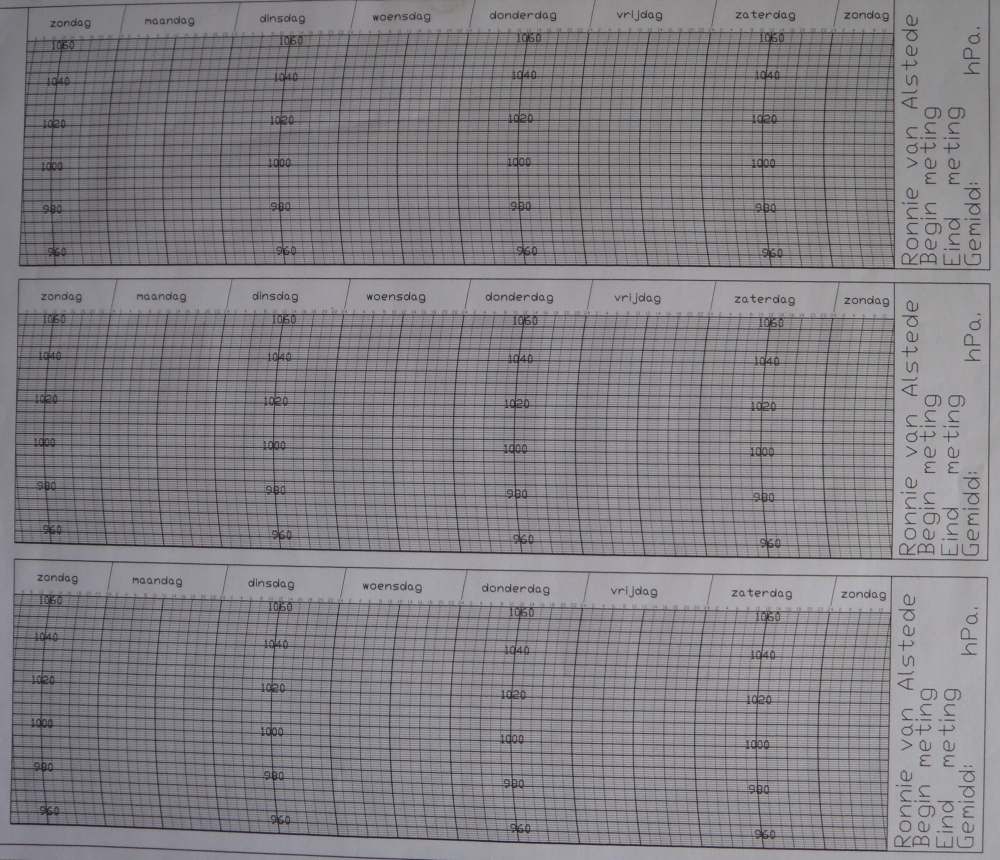

Barogram voor een weekomloop 3 stroken uit een A3 (Taylor barograaf)

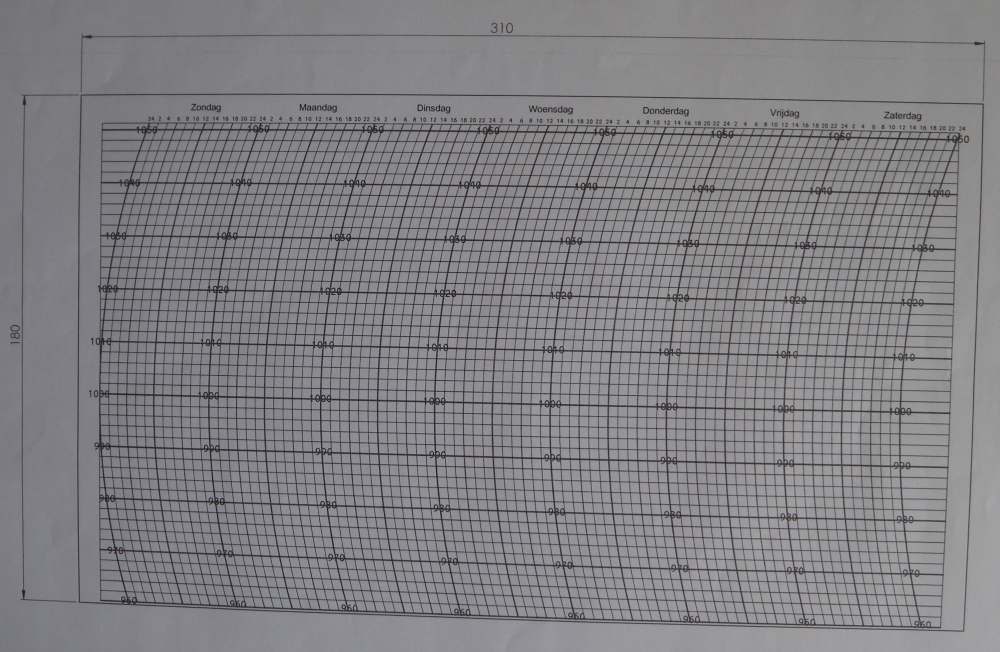

Barogram voor een weekomloop 1 strook uit een A3 (Japanse barograaf)

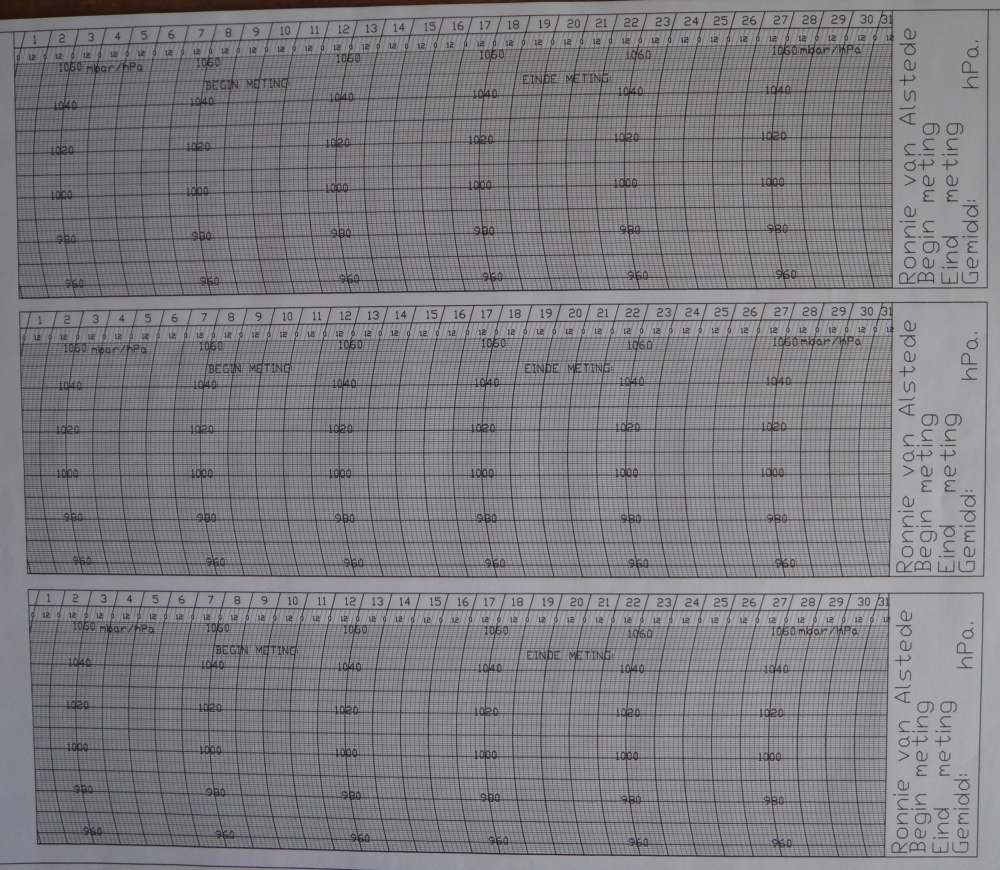

Barogram voor een maandomloop 3 stroken uit een A3 (Stations barograaf Ota-6)

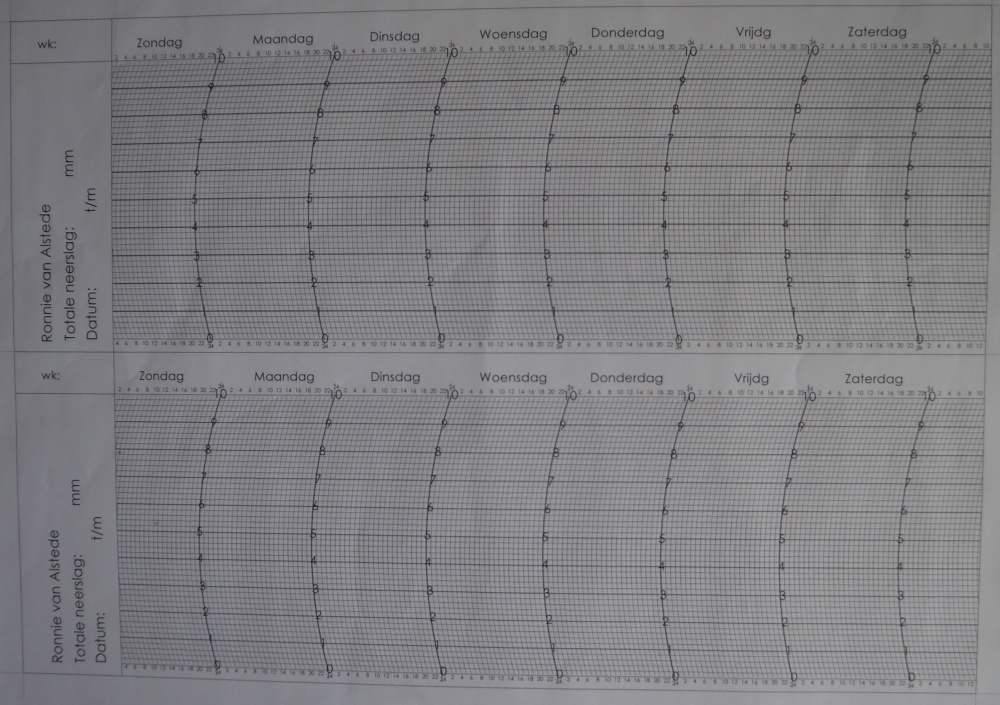

Pluviogram voor een weekomloop 2 stroken uit een A3 (Event-recorder Ota-20)
