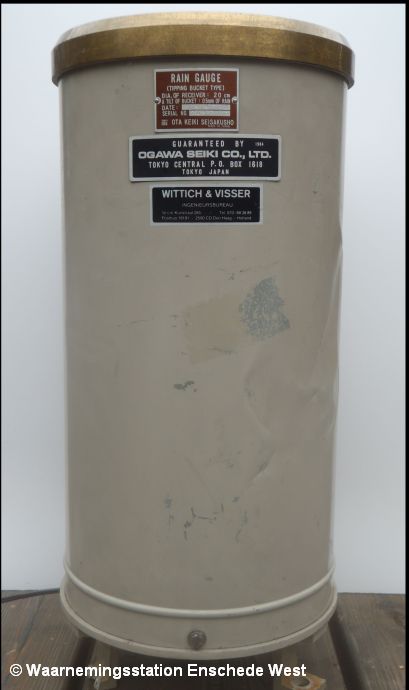

(Foto 1) De neerslagmeter in zijn geheel, compleet met opvangtrechter. Dit is een standaard precisie-instrument. De opvang trechter van de neerslagmeter is (8 Inches is Ø 200 mm) in diameter en de totale hoogte van de neerslagmeter bedraagd 445 mm. Het is een Japansche neerslagmeter van het merk Ota Keiki Seisakusho. |
|
(Foto 2)
De neerslagmeter met de opvangtrechter (body) ernaast.
En op de voorgrond het binnenwerk, de kleine trechter boven die druppels van 0,1 gram moet vormen en dit moet geleidelijk
gebeuren De wip-wap (Tipping-Bucket) goed zichtbaar gaat omkieppen als deze een bepaald gewicht heeft bereikt (4 gram is 0.2 mm). Elke keer als dit gebeurd geeft de neerslagmeter een contakje aan het automatich weerstation. |
|
(Foto 3) De messing bovenrand, het plaatje met het merk van de fabrikant en leveransier. Produktie datum en serial nummer. |
|
(Foto 4) De bovenkant van de neerslagmeter, met een (RVS) zeef tegen blad, takjes en smeer. Het kruis aan de onderkant van de zeef is bedoeld voor een goede geleiding van het water dat aan de rand van de zeef valt Het laagste punt van dit kruis zit precies boven inlaat van de neerslagmeter. Als je deze zeef omdraaid heb je een sneeuwkruis, deze actie doe je in de winter zodat de sneeuw niet uit je neerslagmeter waait. |
|
(Foto 5) De voorkant van de neerslagmeter, boven de trechter die druppels vormt van 0,1 gram. De wip wap (Tipping-Bucket) slaat om bij een bepaald gewicht van de neerslag en gooit deze door de gaten naar buiten. |
|
(Foto 6)
De Tipping-Bucket goed zichtbaar met onderaan een contra gewichtje.
Deze is in hoogte instelbaar hoe hoger, hoe meer water erin gaat voordat de Tipping-Bucket kantelt, en hoe lager het gewichtje des te eerder deze kantelt. De neerslagmeter is in de fabriek afgesteld om bij 0.5 mm aan neerslag om te slaan, Maar je kunt de neerslagmeter ook afstellen op 0.1 mm. Je kunt de neerslagmeter op 2 mannieren afstellen, aan het contra gewichtje en de stelschroeven. Het contra gewichtje zorgt ervoor dat de Tipping-Bucket gevoellig is door dat het gewicht van het water buiten het kantelpunt komt. |
|
(Foto 7) De Tipping-Bucket steunt op een stelschroef, De twee stelschroeven zorgen ervoor dat de Tipping-Bucket eender bij het kantelpunt is (Hoe hoger de stelschroeven hoe eerder de omslag). Er is echter nog iets wat je moet veranderen, omdat je de Tipping-Bucket hoger zet (zie foto 12). Je reedcontakt, deze moet je lager instellen I.V.M het "maak" en "verbreek" contakt. |
|
(Foto 8) De bovenkant van de trechter. Het zeefje voorkomt dat smeer binnen in de neerslagmeter komt. Aan al die zeefjes zit echter wel een nadeel! De water druppels kleven aan het zeefje en worden dan niet gemeten. De oppervlaktespanning van water wordt verder verhoogd doordat watermoleculen onderling waterstofbruggen vormen. Dus hoe meer zeefjes zich je de neerslagmeter bevinden, hoe minder je meet. In deze neerslagmeter zitten dus twee van deze zeefjes, dus dubbel op. |
|
(Foto 9)
De bovenkant van de trechter zonder zeefje, het pijpje waardoor het water in de Tipping-Bucket loopt is goed zichtbaar.
In deze trechter blijft altijd een kleine hoeveelheid water staan, dit voorkomt zand en smeer in het kiep meganisme (Tipping-bucket).
Maar dit heeft echter ook een nadeel, als er in een periode geen neerslag gevallen is en warm is geweest
is het water uit deze trechter verdampt. Als er nu weer neerslag valt dan meet je pas bij de 0,4 mm. |
|
(Foto 10) Hier is de trechter wat uitvergroot de druppellaar onderaan de trechter is niks anders dan een tinnen staafje. Aan dit staafje komen de druppels te hangen, die dan druppelgewijs in de Tipping-Bucket vallen. |
|
(Foto 11)
De achterkant van de neerslagmeter, deze is geheel demontabel.
En achter de kunstof beschermkap de schakelunit.
De ronde diode met de rode draden (op de volgende foto beter te zien) zorgt ervoor dat je reedcontact niet aan elkaar plakken tijdens een spannings overdracht. Een diode is een elektronisch onderdeel dat de elektrische stroom zéér goed in één richting geleidt, maar praktisch niet in de andere. (Tekst Wikipedia) |
|
(Foto 12) De schakelunit van de neerslagmeter, elke keer als de Tipping-Bucket omslaat gaat een magneet langs een reedcontact (dit zijn twee ijzeren plaatjes in een glazen omhulsel) en deze maken een "maak" en "verbreek" contact die je kunt uitlezen op de computer, recorder of datalogger. |
|
(Foto 13) Deze foto is schuin achter de neerslagmeter genomen, aan de linkerkant de schakelunit en rechts de onderzijde van de Tipping-Bucket met het contra gewichtje. |
|
(Foto 14)
Het type plaatje geeft aan om wat voor soort neerslagmeter het gaat (Tipping-Bucket type) met de produktie datum en serial nummer.
Deze getallen komen overeen met het nummer in de body van de neerslagmeter (foto 3).
|
|
Tokyo, Japan |
| Opening | 200mm |
| Meetelement | Tipping-Bucket (chrome plaat messing) |
| Gevoeligheid | 1 tip per 0.2 mm aan neerslag |
| Nauwkeurigheid | 2% per 100mm/Hr aan neerslag |
| Reed contact | 0,1 seconde momentaire sluiting en 6 VA contactcapaciteit |
| Verwarming | Klik hier |
| Afmeting (omtrek en hoogte) | Ø210x450mm |
| Gewicht | 3.8 Kg |
Gepubliceerd 14 Maart 2015 Bijgewerkt 31 Maart 2018 |
