Hieronder een video over de werking van het windstation A-704 van Wittich & Visser.

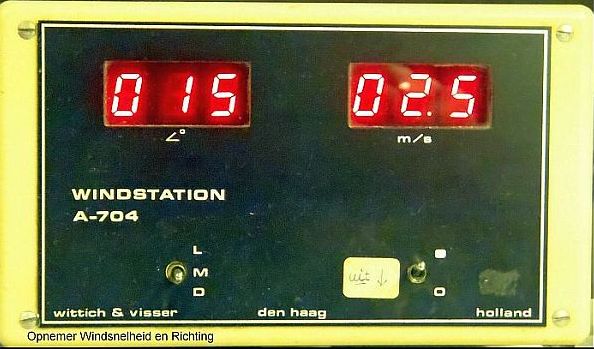

Op de display links de windrichting in graden, rechts de windsnelheid in m/s (meters per seconde).

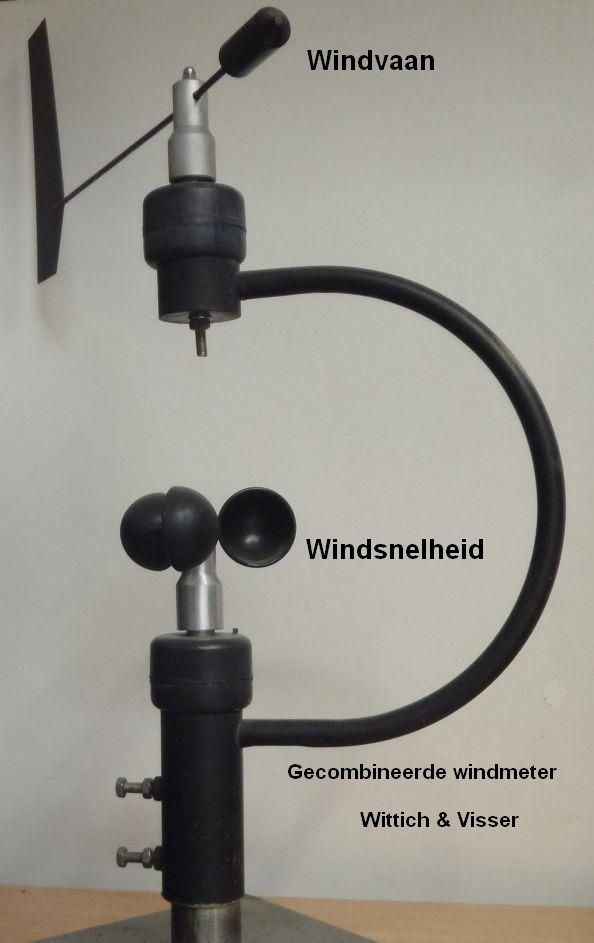

De PAH-serie cup anemometers (windsnelheidsmeter) en PRV potentiometer windvaan van Wittich & Visser zijn licht van gewicht instrumenten voor het meten van windsnelheid en richting.
Beide sensoren zijn ideaal voor agro-meteorologie, in de kas automatisering, HVAC, veiligheidsvoorziening regelgeving, enz enz.
PAH-cup anemometer De windmeter is gebaseerd op het Hall-effect principe en heeft een meetbereik van 0 .. 60 m/s met een startsnelheid (aanloopsnelheid) van 0,3 m/s.
Deze betaalbare goede kwaliteit cup anemometer heeft keramische magneten, lagers en RVS montagemateriaal.
De PAH-reeks maatregelen in puls per seconde, maar kan ook geleverd worden met 4 .. 20 mA-uitgang.
De opnemer heeft 2 spannings uitgangen 0....10 volt (instelbaar) voor registratie van snelheid en richting op recorder, computer of data-logger.
PRV potentiometer De lange levensduur potentiometer, windvaan heeft een mechanische hoek van 360° (graden) zonder te stoppen en een begin snelheid tussen 1,2 en 1,5 m/s.
Deze betaalbare, kwalitatief goede windvaan heeft olie bronzen lagers en RVS montagemateriaal.
|
(potentiometer) |
Windsnelheid (PAH) |
| Meetelement | Windvaan | 3 cup`s (Hall-effect met magneten) |
| Levensduur | 20 miljoen omw. (Potentiometer) | - |
| Elektrische hoek | 350 ± 3° regelend 358 werkzaam | - |
| Mechanische hoek | 360° continu | - |
| Dempingsgraad | 0.35 | - |
| Aanspreeksnelheid | 1,2..1,5 m/s | 0,75 m/s |
| Lineariteit | 1 % | - |
| Weerstandswaarde | 5 kOhm +/- 10 % | - |
| Bedrijfstemperatuur | -30..+80°C | -30..+70°C |
| Mareriaal | polycarbonaat, teflon lagers | - |
| Behuizing | POM, zwart | POM, zwart |
| Vaanblad | Glasfiber epoxy | - |
| Vaanas en contragewicht | Geverft messing | - |
| Glagers | Oliebrons | RVS |
| Bevestiging | RVS | RVS |
| Luchtsnelheidsbereik | - | 0..60 m/s |
| Responsielengte | - | 2,1 m |
| Pulzen | - | Twee per omwenteling |
| Frequentie | - | 107 Hz bij 30 m/s |
| Magneten | - | Keramisch |
| Uitgang | 0....10 volt (instelbaar) | 0....10 volt (instelbaar) |
| Voedingsspanning | 12Vdc max. 0.6 W voor de directionele transmissie | 4,5..30 VDC |
| Afmeting (mm) en gewicht | 448x350 (HxL) | Ø 88x130 hoog |
Gepubliceerd 23 april 2017 Bijgewerkt 31 Maart 2018 |
Bron: Wittich & Visser | |
Tot slot (mijn ervaring) over het windstation van Wittich & Visser
Het is een kwalitatief heel goed windstation, zelf heb ik het windstation vanaf 2001 op het dak staan en eigenlijk nog nooit problemen ondervonden.
En wat er zo mooi aan dit station is, dat deze ook in het donker goed leesbaar is (Digitale LED display) zie foto 2.
Toen ik het station gekregen heb, heb ik wel de potentiometer vervangen, deze kosten toen in die tijd 60,- gulden en de opnemers staan nog steeds op het dak te draaien.
Vooral om zijn lager aanloopsnelheid is dit een goed en betrouwbaar windstation (0,75 m/s). Aan de display zitten 2 uitgangen voor de windrichting en windsnelheid

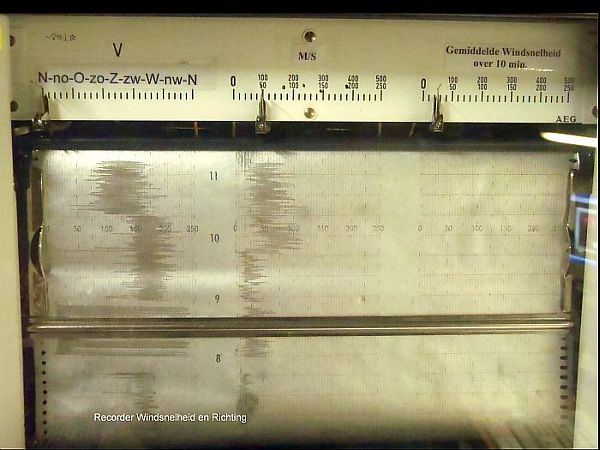

deze gebruik ik voor het uitlezen op een recorder (foto 3) de eerste naald van de recorder is voor de windrichting, tweede voor de windsnelheid en de derde voor de gemiddelde windsnelheid in 10 minuten tijd. Op de display staan ook drie tijd constante`s de stand D = voor directe uitlezing M = middellang over 2 sec. en L = lang over 10 sec. maar dit heeft op de recorder geen effect deze geeft de actuele waarders. Voor de beginnende weeramateur is dit een goed windstation tegenwoordig heeft firma Wittich & Visser een groter arssortiment met veel mooiere display`s die je ook op verschillende uitlees apperaten kunt aansluiten.
