Lambrecht pluviograaf 200cm² (Beschrijving en werking)
Gegevens
Gepubliceerd 9 april 2017 Bijgewerkt 2 April 2018

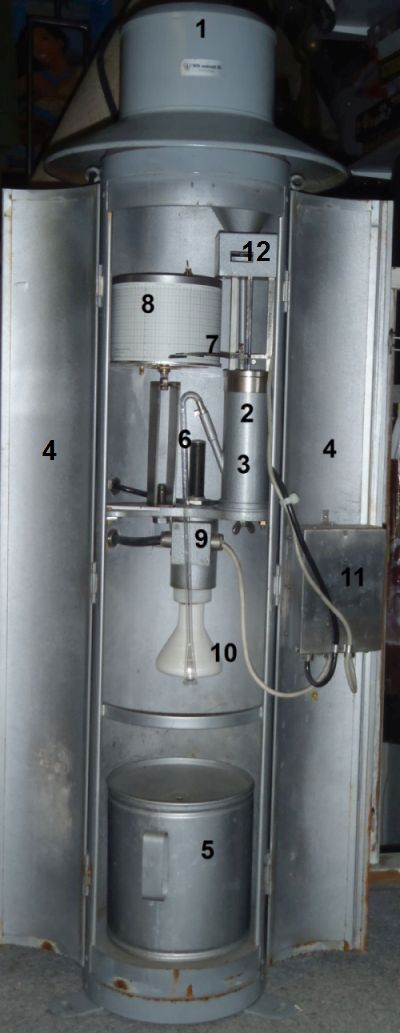

De schrijvende Neerslagmeter (pluviograaf) van Firma lambrecht.
De posnummers staan op de pluviograaf (1 t/m 12).
1) Opvang trechter
2) Reservoir
3) Vlotter deze is niet zichtbaar zit in het reservoir
4) Deur, romp pluviograaf
5) Verzamelkan
6) Glazenhevel
7) Pen arm met stiftje
8) Trommel of klok met pluviogram papier
9) Thermostaat
10) Verwarming 100 Watt
11) Analoge uitgang voor het uitlezen op een datalogger of recorder
12) Potentiometer voor een variabele spamming
De opvang trechter van de regenmeter is (Ø 159.6 mm schuine kant) in diameter en de totale hoogte van de pluviograaf bedraagd 1200 mm.
De diameter van de romp is Ø 240 mm.
Een korte beschrijving van een mooi en klassiek instrument
Als er neerslag valt, valt het in de opvang trechter (1) dat daarna doorloopt in het reservoir (2).
De vlotter (3) drijft op het water (deze pluviograaf heeft een RVS vlotter).
De deur van de pluviograaf (4) beschermt de bewegende delen tegen smeer van buiteraf, indien er nog een verwarming in de pluviograaf
aanwezig is ook nog de warmte in de pluviograaf te houden en de neerslag in vaste vorm te doen smelten.
De glazen hevel (6) zorgt er voor dat het reservoir (2) voor een deel leeg loopt (wet van de communicerende vaten) er blijft altijd nog iets water in het
reservoir staan i.v.m. de dode slag dit houdt in, als er weer neerslag in de pluviograaf valt moet deze weer gelijk gaan meten.
De verzamelkan (5) hierin valt het water wat uit het reservoir (2) loopt, je kun deze dan nog eens rustig nameten met een maatglas.
Aan de vlotter (3) zit een verticale as bevestigt, aan deze as bevindt zich de pen arm (7) aan deze pen arm zit een stifje die continu tegen het
papier drukt dat om de trommel of klok (8) is gespannen.
De thermostaat (9) deze schakelt in als de temperatuur beneden de 5°C komt, en schakelt gelijk de verwarwaming (10) in zodat alle neerslag in vaste vorm
gesmolten en geregistreerd wordt, ook dient het als bescherming voor je glazenhevel (6) zodat stuk vriezen niet mogelijk is.
Op de analoge uitgang (11) van de pluviograaf staat spanning die via de potentiometer (12) kan oplopen van 0..10 Volt.
Zodat je er een datalogger of een recorder aan kun hangen om binnenshuis de actuele neerslag af te lezen.
Het pluviogram papier loopt van 0..10 mm de schrijfhoogte is 80 mm (8 cm) je moet dus je glazenhevel (6) zo afstellen dat het reservoir (2)
bij 10 mm leegloopt en weer bij 0 mm begint.
Papiersnelheid in 7 dagen 2.3 mm/uur.

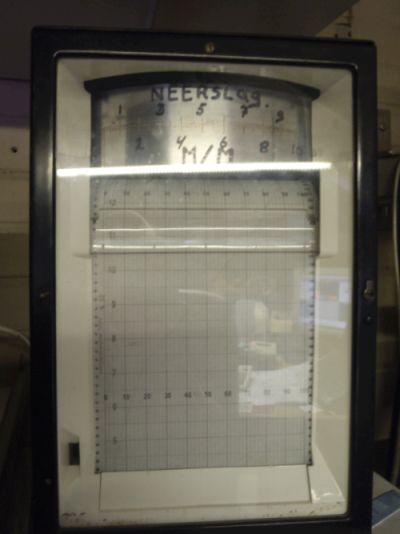

De neerslag-recorder (Beschrijving en werking)
De neerslag recorder boven de schaalverdeling van 0..10 mm de wijzer deze is nu moeilijk te zien, geeft de actuele neerslag aan.
Elke 10 seconden slaat er een pal op de wijzer en wordt er een puntje op de rond draaiende grafiekpapier getekend, zodat je precies kunt zien
op welke dag, uur de nodige neerslag is gevallen.
Deze recorders zijn papiervreters vandaar dat deze op non-actief staat dat scheelt mij bergen aan papier voor een lijntje, ik weet niet eens of het papier nog wel te verkrijgen is.
Maar ik heb met deze instumenten jaren gemeten en er geweldig veel plezier aan gehad, maar nu gaat alles digitaal de moderne tijd.
Nu staan ze bij mij in het museum het zijn klassieke instrumenten, en laten we eerlijk zijn het is geweldig om naar te kijken.
Hieronder een video over de werking van de pluviograaf:
Ik hoop dat de beschrijving en video duidelijk zijn, mocht dit niet het geval zijn stuur dan even een mailtje onder de link contact
