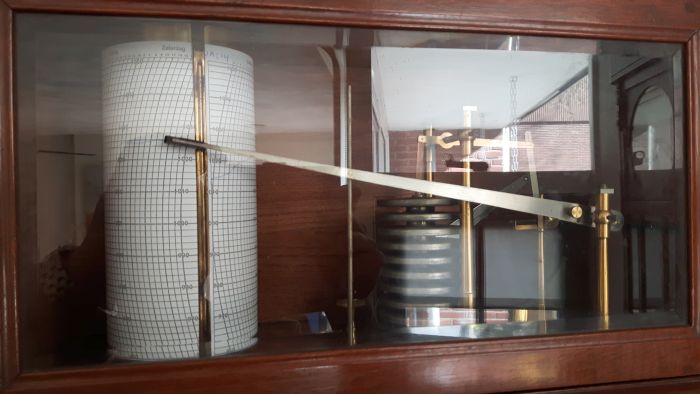

Japanse barograaf (weekomloop).

De barograaf heeft 10 Vidi-dozen en reageert goed op de heersende luchtdruk. Ook bij onweer is een onweersneus mooi te zien.
Er is niet veel over deze barograaf bekent en ik heb hier dan ook geen handleiding van, de papierstroken (barogram) heb ik laten tekenen in een tekenprogramma
Het papier dat ik gebruik staan onder deze link: papier.

Japanse barograaf	Specificaties
Meetelement	10 aneroide dozen volgens Vidi
Meetbereik	960 .. 1052 hPa
Nauwkeurigheid	± 1 hPa
Schrijfhoogte	1 hPa - 1.75 mm
Papiersnelheid dagomloop	40 mm/dag
Papiersnelheid weekomloop	280 mm/week
Schaalverdeling	2 hPa per streep
Aandrijving van klok of trommel	Wordt door een uurwerk (veermotor met belansregeling) aangedreven.
Materiaal	Mahonie houten kast met facet geslepen glas
Afmeting en gewicht	470 x 250 x 225 mm (L x H x D) 8.5 kg
Gegevens    Gepubliceerd 26 april 2017    Bijgewerkt 1 April 2018

Tot slot

Het is een mooie goed werkende barograaf hoe oud deze is weet ik niet, maar ik schat dat deze ongeveer in de jaren 40 of 50 gemaakt is. De barograaf heb ik gekregen van een oud meteoroloog die deze heeft meegenomen uit Timor (Indonesië). De barograaf is in gebruik en ik verwissel elke week de papierstrook (barogram) en deze gaat in het argief.
Maar wat is er eigenlijk zo mooi aan die oude instrumenten? Dat het geen stroom kost "dat is al mooi meegenomen" er zit een veermotor in deze draai ik elke week op als ik de barogram vervang.
De barograaf is niet bepaald een preciesie instrument, je kunt er dus niet de preciese luchtdruk mee aflezen B.V. 1020.7 hPa, maar het luchtdruk verloop wordt mooi opgetekend. en daar gaat het bij een barograaf om.
Het is een mooi stukje techniek, alleen voor het oog al, dat ook goed binnenshuis te gebruiken is. De luchtdruk is immers buiten gelijk als binnen.

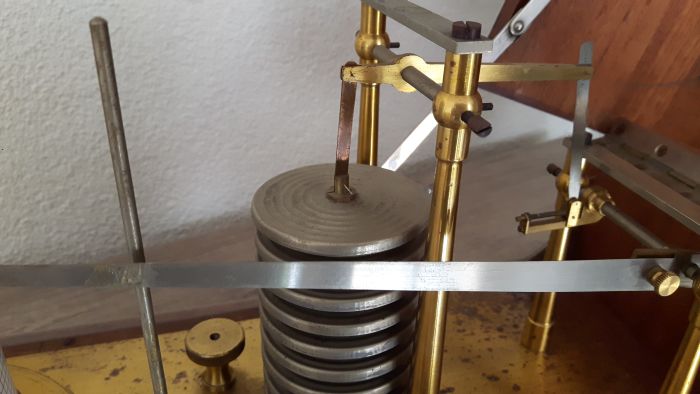

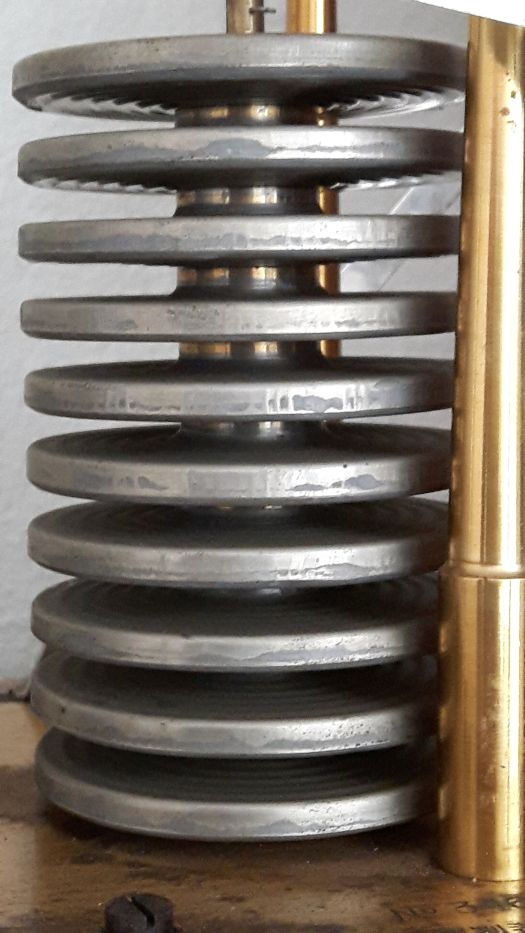

Maar wat zit er nu in de drukdozen (aneroide dozen)? Twee bladveren en bijna geen lucht dat is alles, de luchtdruk van buiten moet de drukdozen iets indrukken en dit kan niet als er lucht in de drukdozen zit. Maar te veel lucht in de drukdozen heeft nog een nare eigenschap, nammelijk lucht zet uit bij hogere temperaturen zodat de barograaf lager aanwijst dan de luchtdruk werkelijk is. De bladveren zorgen ervoor dat er ruimte in de drukdozen onstaat zodat de luchtdruk van buitenaf de drukdozen kan indrukken.
Hoe meer drukdozen, hoe stabieler de barograaf, hoe langer de wijzer hoe groter de uitslag op de barogram.
