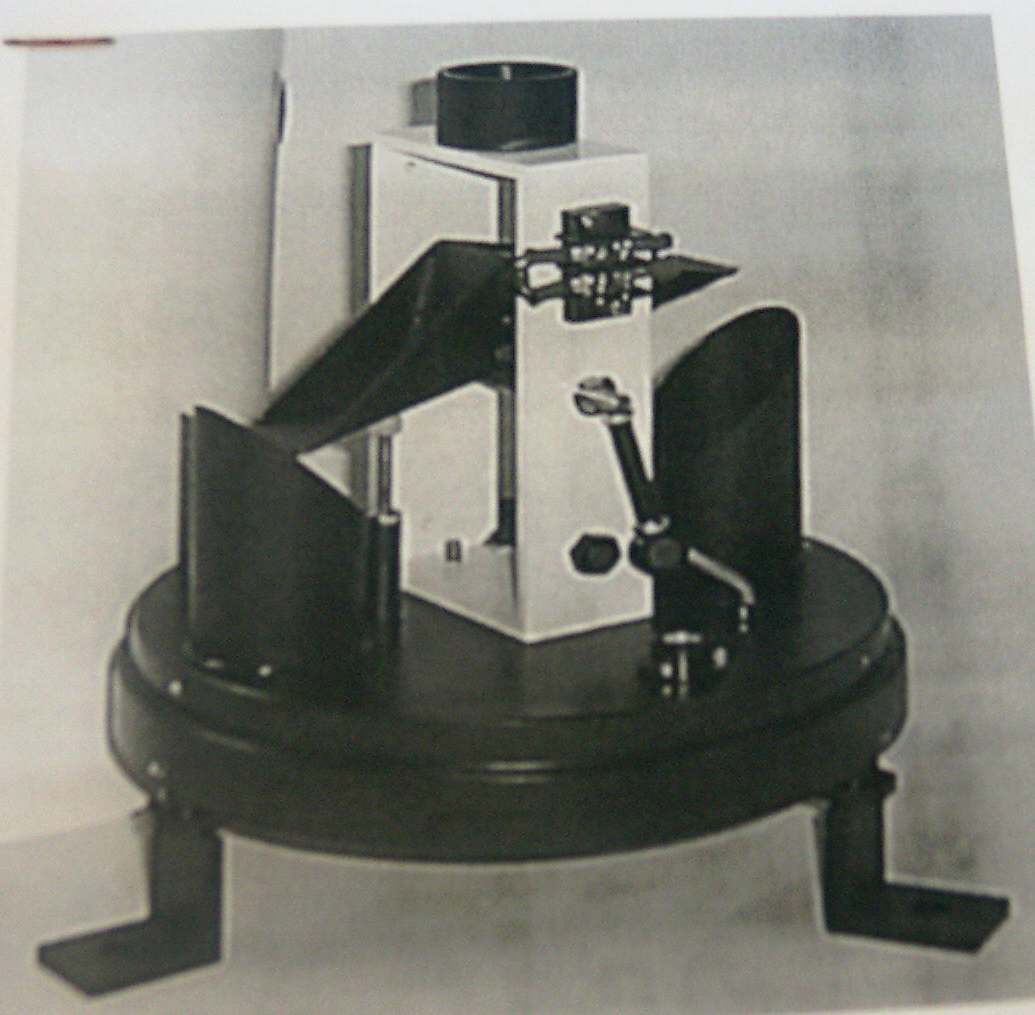

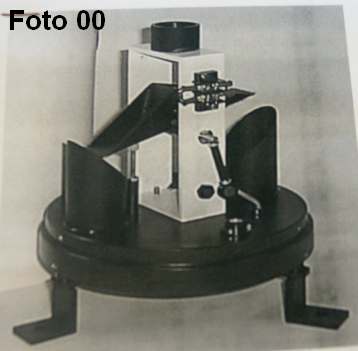

Ik ben uitgegaan van de tekening van de amerikaanse firma nova lynx (Weather Monitoring Instruments and Systems).
Bij deze neerslagmeter (Tipping-Bucket) kan een neerslagrecorder, teller of datalogger binnen worden geplaatst die door een snoer verbonden is met een uitleesdisplay.
De neerlag wordt gemeten door middel van het z.g. tipping-bucket systeem.

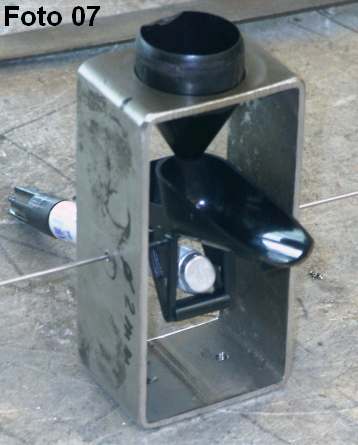

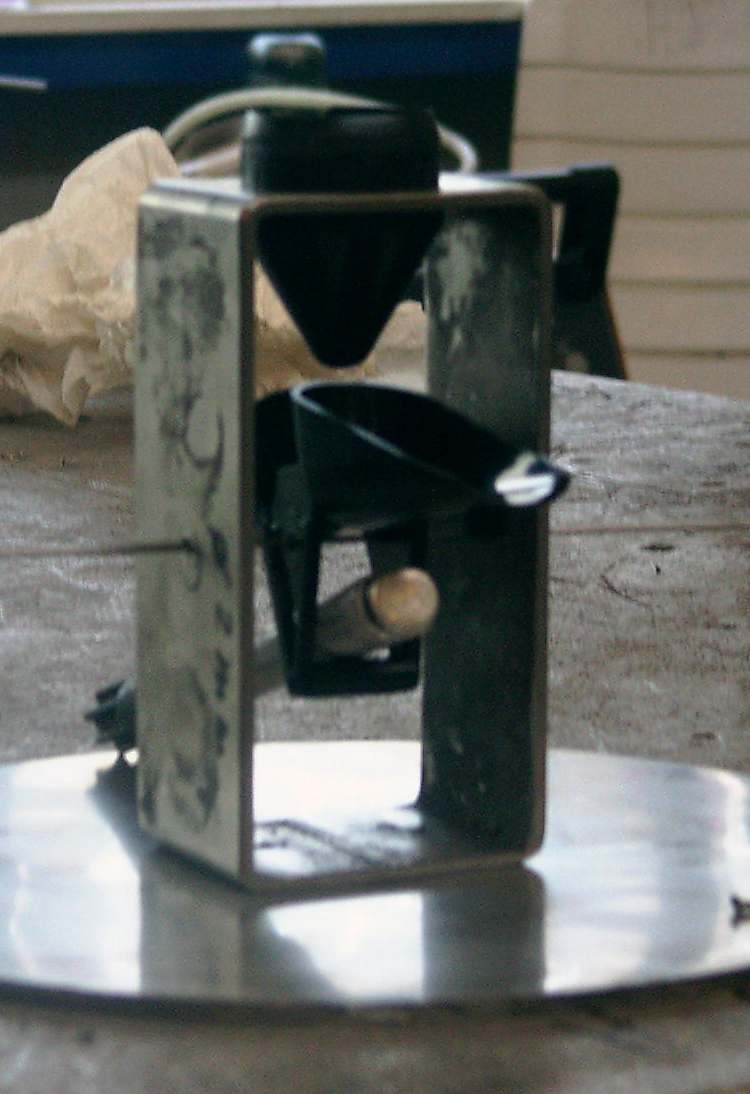

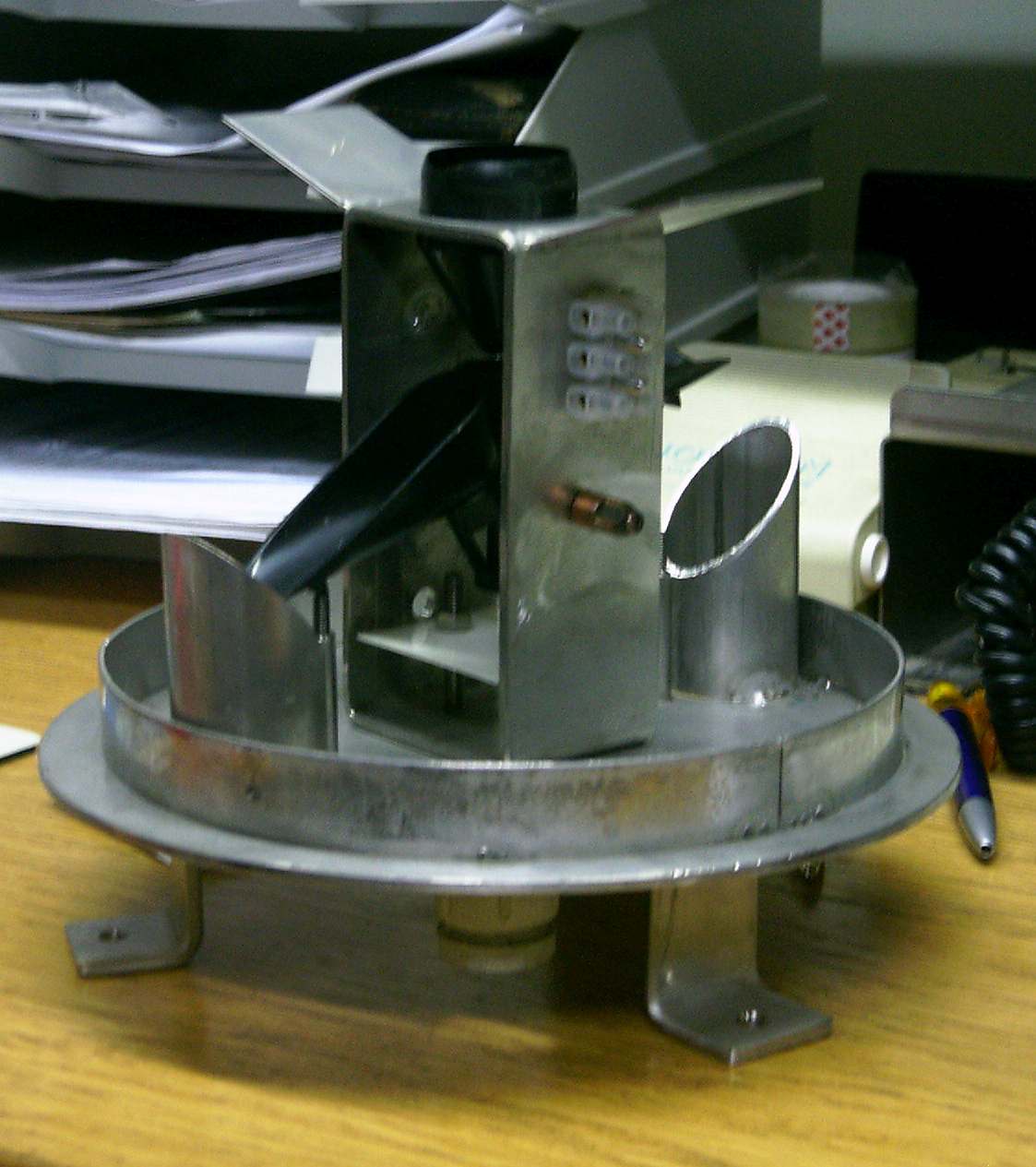

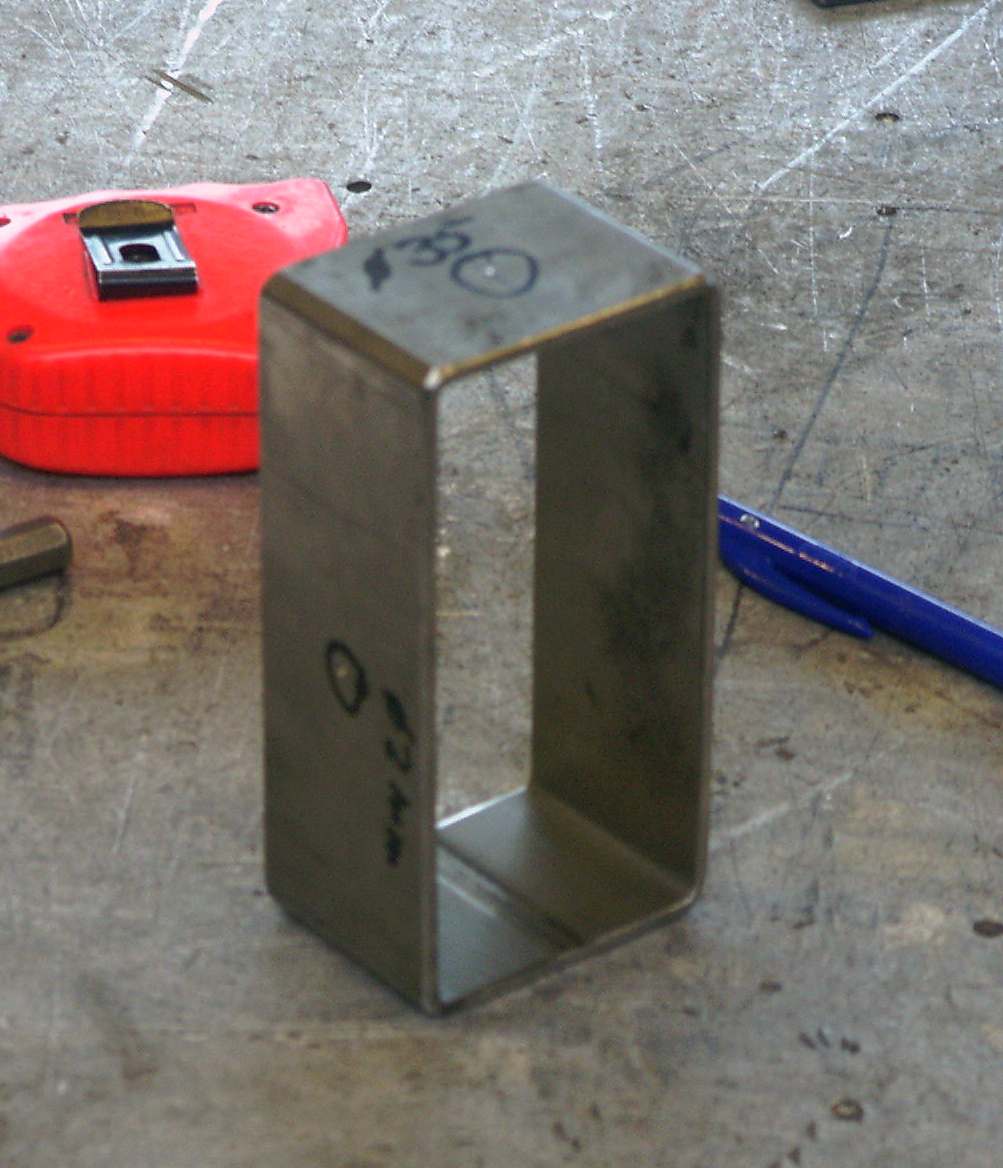

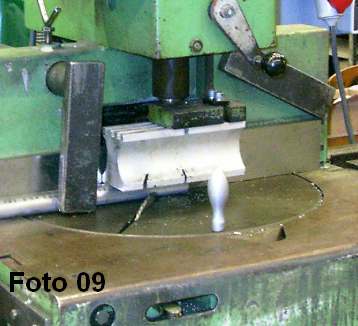

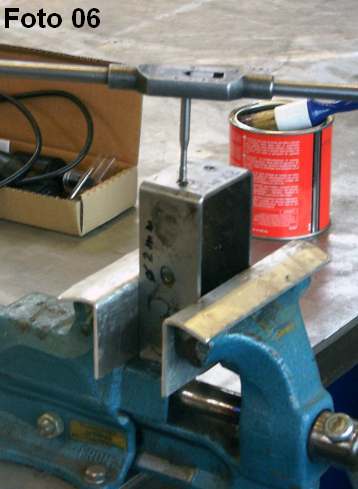

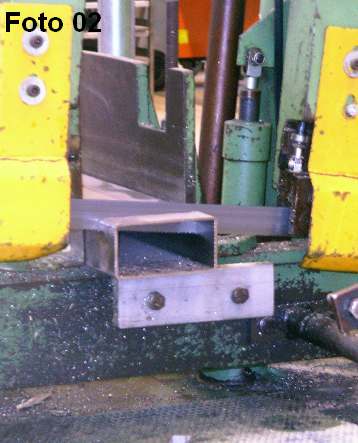

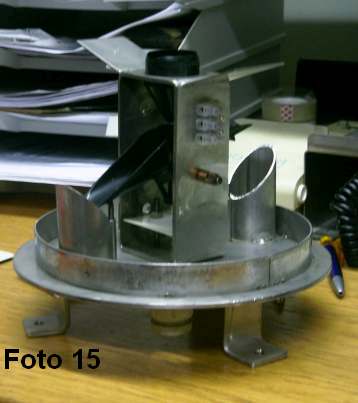

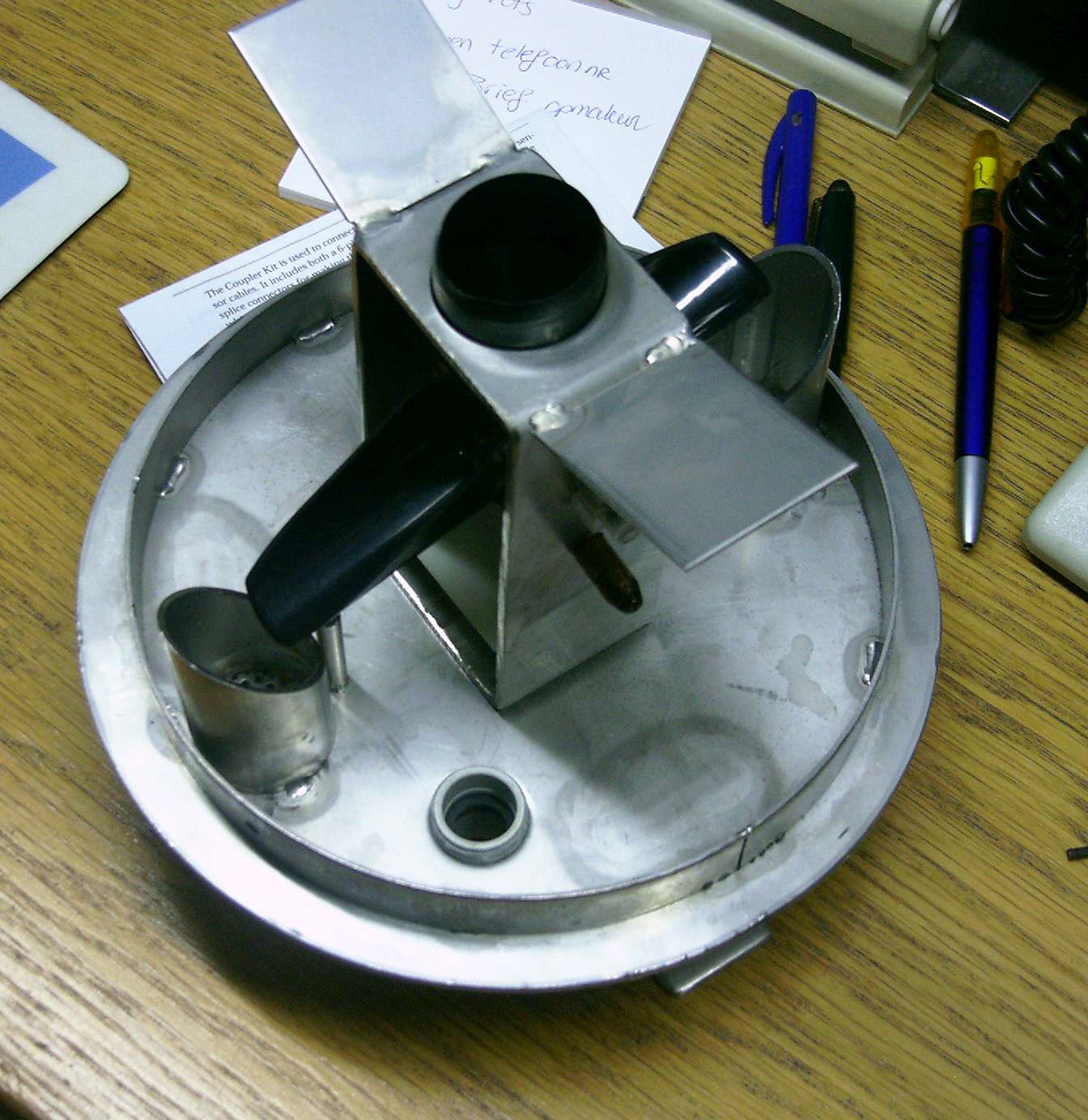

Het systeem werkt als volgt: Op een hefboom zijn twee reservoirs (buckets)
gemonteerd een (wip-wap) system 0.1 mm neerslag = 2 gram water per omslag.
De verzamelde neerslag druppelt in de ene bucket.
Zodra het zwaartepunt buiten het draaipunt komt, klapt de hefboom om.
Vervolgens druppelt de neerslag in de andere bucket terwijl de eerste leegloopt.
Tijdens het heen en weer kantelen activeert een aan de hefboom gemonteerde magneet een reedschakelaar, het maak en verbreekcontact van de reedschakelaar kan worden gebruikt in bijv. data-logger of een event-recorder.

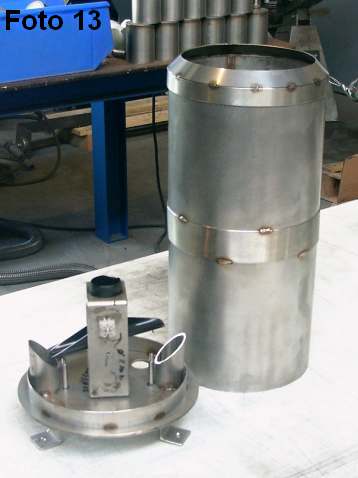

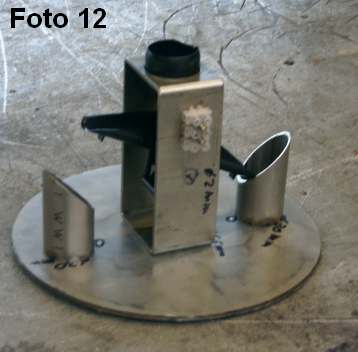

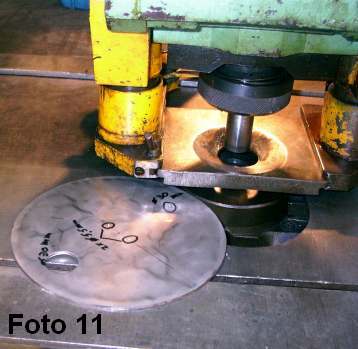

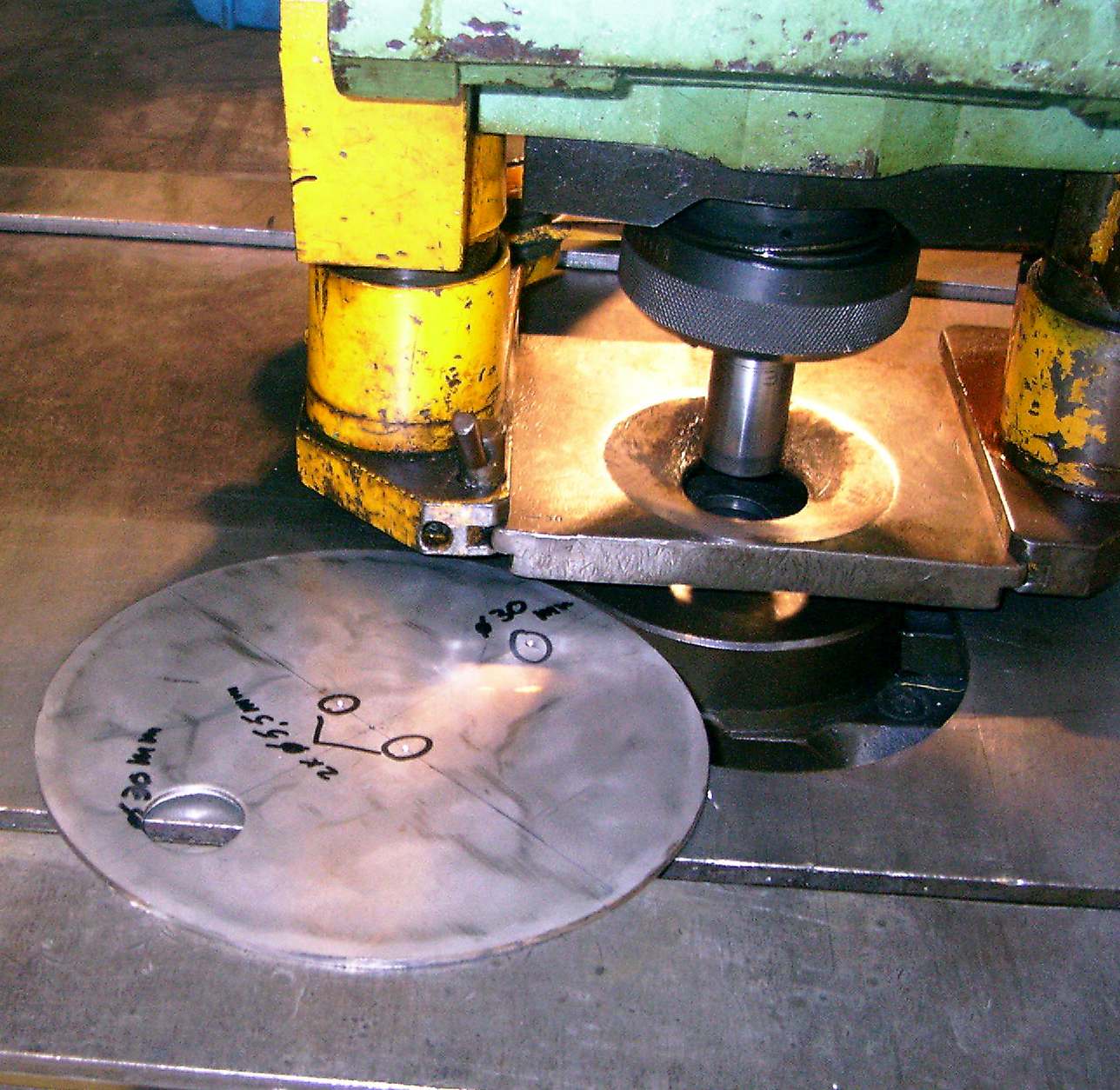

Op (foto 13) kun u de stelschroefjes van de Tipping-Bucket goed zien, deze moet u zo afstellen dat de Tipping-Bucket bij 0.1 mm kanteld dat is 2 gram aan water. Het ijken of calibreren doe ik met een infuus en druppellaar daarmee kun u gelijke druppels maken.
Ook zit er in deze neerslagmeter een verwarming deze treed pas in werking als de temperatuur onder
de 5°c komt.
Zie ook Verwarming neerslagmeters.

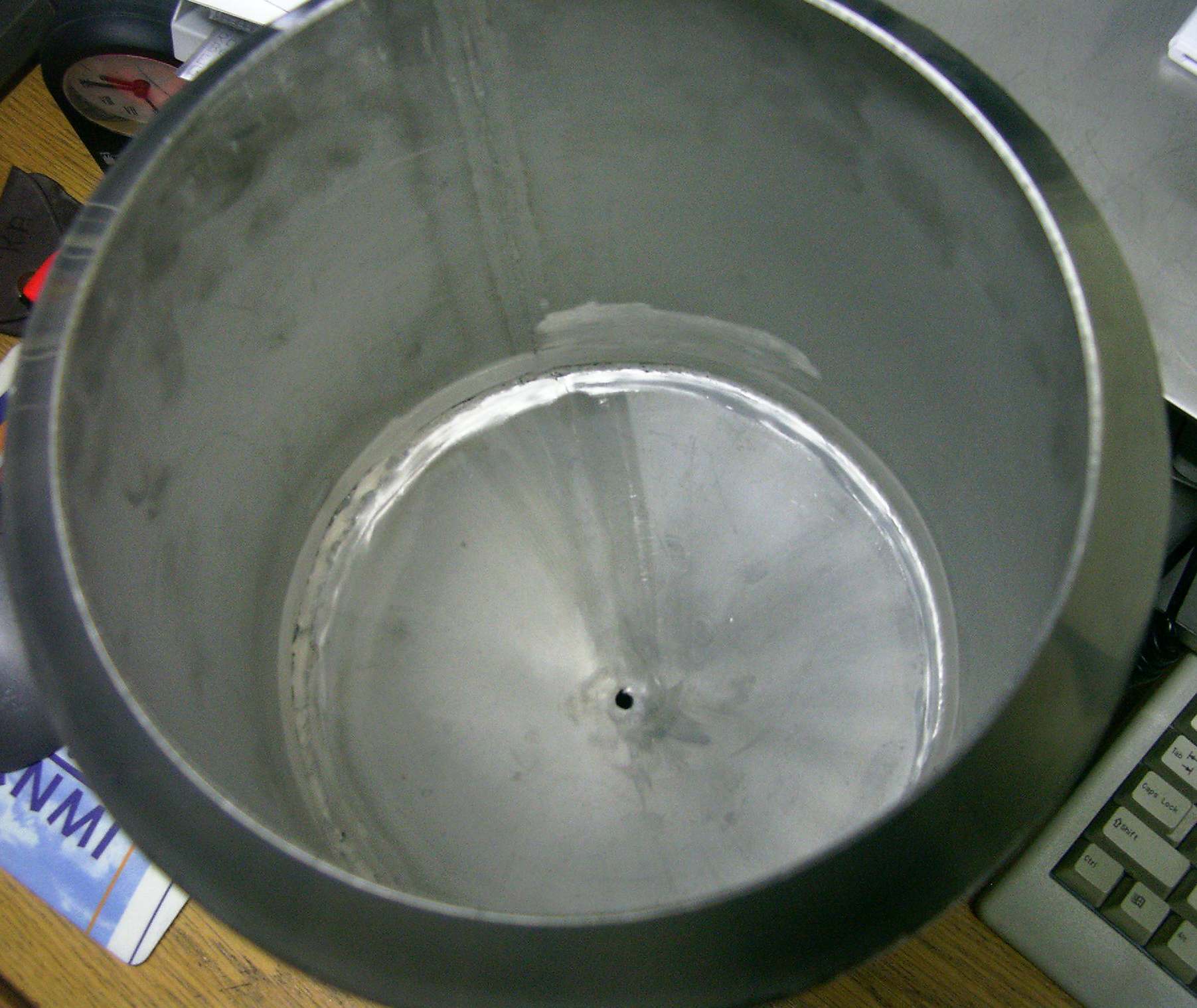

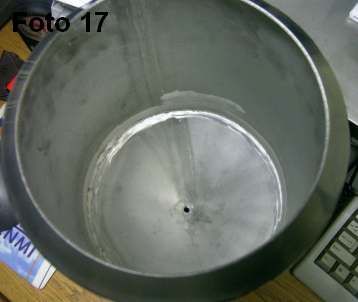

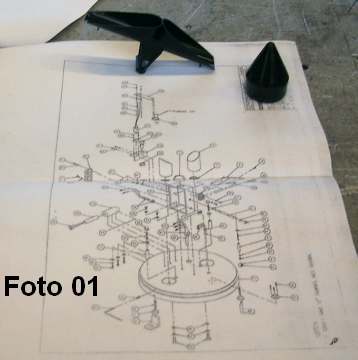

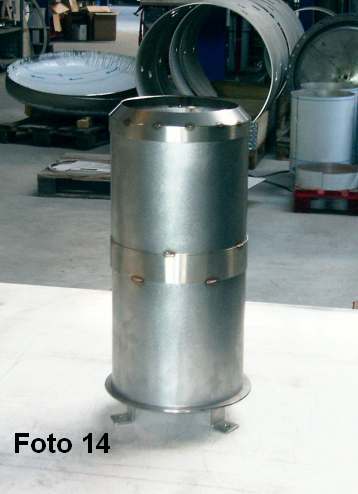

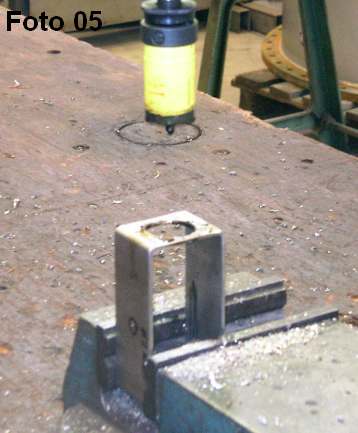

De zwarte trechter (foto 01) in de neerslagmeter is een kapje van een vuurpijl met een gaatje van Ø6 mm, en ik moet zeggen het werkt perfect.
Eigenbouw |
|
Meetelement | Trechter. Officiële Opening: (Ø 159.6 mm) Reedcontakt |
Gebruiks temperatuur | -20...+60°c. |
Capaciteit | Onbeperkt |
Afmeting | Ø185x470 mm (diameter en hoogte) |
Gewicht | Ca. 4.8 kg |
Nauwkeurigheid: | ± 1% bij 2 "/ uur |
Output | Output: 0,1 seconde switch sluiting Contact rating: 3 watt, 0,25 A, 24 VDC |
Kantelmeganisme | Tipping-Bucket van Firma Davis met magneet |
Materiaal neerslagmeter | RVS 304 |
Verwarming | Klik hier |
Gepubliceerd 9 Juli 2017 Bijgewerkt 31 Maart 2018 |
|
